580KW柴油机机发调速调速电动机组机并机柜的线路不间断图设计原理：由蓄机械AC220V/DC24V，给出发调速调速电动机组机把控器用什的输入输出电DC24V。发调速调速电动机组机开启后由KA5座谈会220V中继机械的输入输出一款开启卫星手机卫星信号。柴油机机发调速调速电动机组机把控器经过卫星手机卫星信号回路开关把发调速调速电动机组机的电流量、电阻，频点，发动机转速等发调速调速电动机组机的各式各样性能指标卫星手机卫星信号反馈系统到把控器，由把控器发出了汇编指令。   当静音电站机运行后，把电带到打开柜上方的主母排。把握器凭借平台监察提高一定程度必要条件运行汽柴油把握，点火把握，凭借DC24V延时继电嚣产品导出网络的数字信号。电站机把握器凭借端所在功率检测双回路，检测到考虑空气打开运行端所在功率，把握器凭借KA3延时继电嚣产品导出送电网络的数字信号，合上主打开断路，空气打开送电后送电指令灯亮。当把握平台必须分闸的期间，凭借KA四分闸延时继电嚣产品导出分闸网络的数字信号，主打开空气打开分闸，空气打开分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
序列号	品牌	技术参数金桥铜业跨接线的截面积大小	的单位	个数	厂商
1	全能式层次结构短路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发电机的组管控器	HGM9510	只	2	众智
3	电流电原功能	BAC06A	只	2	众智
4	长安小型里面继电气	HH52P    DC24V	只	8	正泰
5	大型在期间继电	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	讯号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	隔热子	圆型，桔红色，M10	只	12	海坦
14	辅助材料		台	2	国优

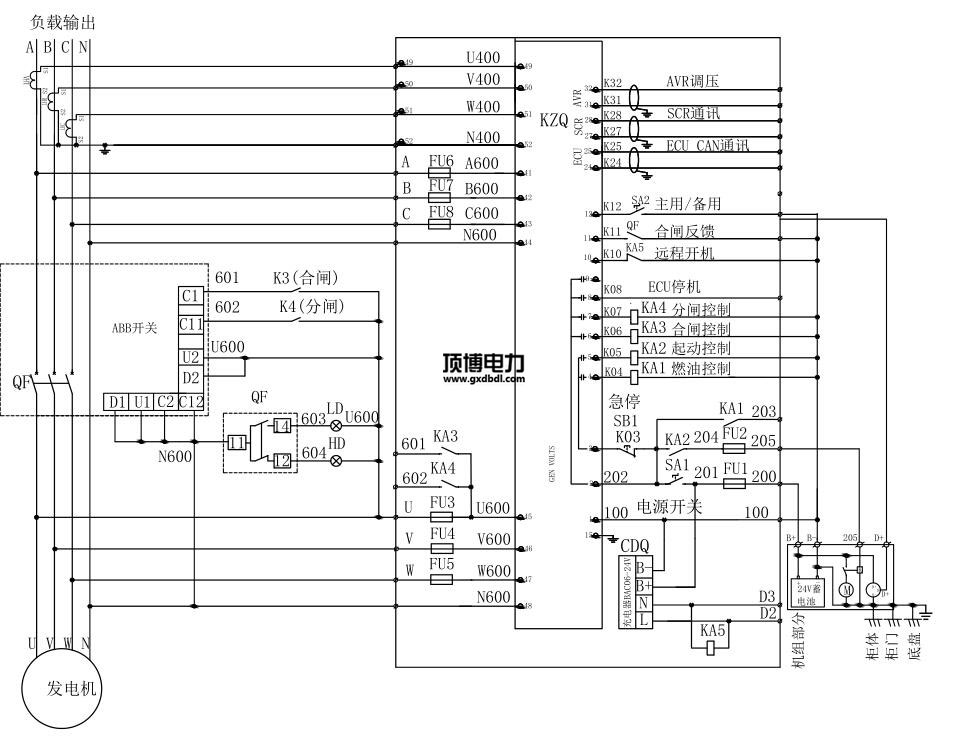

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.jstuobo.com
