今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

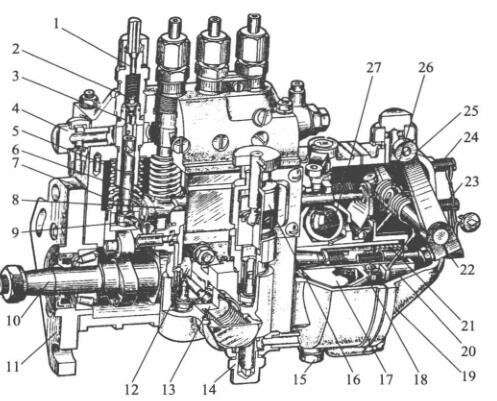

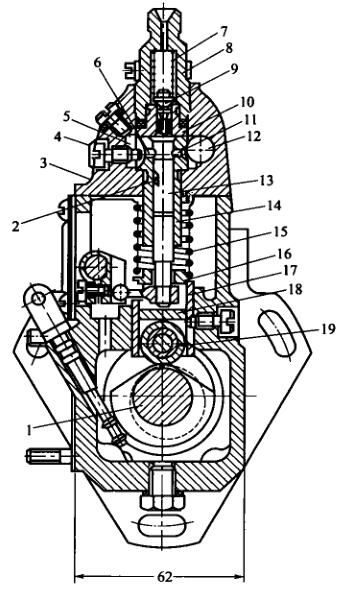

   I号喷油泵的分泵构造图

1-超高压液压管线接头; 2-皮肤脸上出油阀; 3-皮肤脸上出油高压闸阀; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵气板螺旋弹簧; 8-油门螺杆;  9-缓解臂; 10-凸轮机构轴; 11-放置接盘; 12-石油管道泵反力轮; 13-石油管道泵; 15-放油螺塞; 16-手液压油泵;  17-驱动下载盘; 18-从动盘; 19-箱体; 20-滑套; 21-矫正气板螺旋弹簧; 22-剩余油修正螺丝; 23-怠速定位螺丝; 24-高速公路定位螺丝; 25-调速器器手柄; 26-调速器器气板螺旋弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体屏幕总成的核心用途是做到喷油刚起时间表的最准性，相对来说于多缸重油机一般而言，还会做到各缸喷油时间表的不一样性。起做到功用的地方是中键底端到整改混凝土垫块上平面磨的层面H。当喷液压油泵凸轮轴轴伞齿轮轴与曲轴伞齿轮轴相对来说位址特定时，H越大，齿轮泵倒闭进油孔的时间表越早，，，喷油刚起时间表也越早，，。不然的话，H越小，喷油刚起时间表越迟缓。故而要利用设计方案和实验定下最合适的中键体上班层面H，以做到喷油刚起时间表的最准性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-分析螺丝钉; 5-回油道; 6-回油孔; 7-油多阀弹黄; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵弹黄; 16-弹黄座; 17-挺柱体:; 18-垫铁; 19-滚轴

  而言多缸机，各分泵的H值应一样 。改变水泥保护层垫块在喷汽油泵出货时均已调好，不能够随便交换。水泥保护层垫块是用耐腐的原材料制出相结行热治理以提供光洁度，因适用中不宜变形。如长用时适用后变形较多，可换面适用。

  喷液压高压助力泵泵体分两边两个部分，喷液压高压助力泵上体于组装齿轮泵偶件及油多阀偶件，私处于组装凸轮机构轴、滑动体和输液压高压助力泵等。泵体前侧中心还有检视窗孔，便于捡查和调低泵剩余油量。底端有检视润滑油面的检视孔。喷液压高压助力泵上体含有这条油道，与各齿轮泵套筒或是的方形油槽相联。方形油槽则与齿轮泵套筒上的进、回油孔相联。由输液压高压助力泵供来的高压低压油能够 进液压管线连接管线连接管进去油道中。油道中的重油密度阻力由装在回液压管线连接管线连接管内的回油阀把控好，一让提高在5～10kPa区间内。液压机过低，在齿轮泵下行带宽时，重油密度不可以及时能够 进油孔进去齿轮泵上侧油腔。当剩余油量过量而使液压机变高时，任何多余的重油密度会顶开回油阀流进重油密度细滤器中。
